空气预热器安装在锅炉的什么位置？

时间：2022-01-15 10:36:55 来源：作者：

空气预热器是利用锅炉尾部烟气热量来加热燃烧所需空气的一种热交换装置，其作用是回收烟气热量，降低排烟温度，因而提高锅炉效率。空气预热器一般是利用烟气余热对助燃空气进行加热，通常是安装在烟气管道后面，当然不同形式的锅炉空气预热器布置会有所差异。
空气预热器的作用有两个方面，一是向炉膛内提供热空气，提高炉内温度，有利于燃料的着火和燃烧，减少不完全燃烧损失，提高锅炉热效率。特别是对于燃用难以着火的无烟煤以及高水分，高灰分的劣质煤时，空气预热器就是一个必不可少的部件。另一个是装设空气预热器是可以进一步降低排烟温度，提高锅炉热效率。大容量火床燃烧热水锅炉以及火室燃烧热水锅炉往往装置空气预热器。

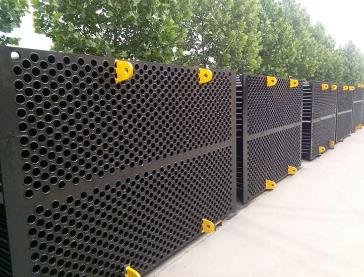

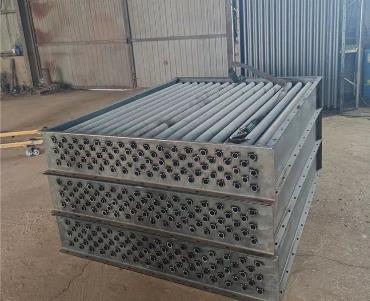

空气预热器按照传热方式可以分导热式和再生式两大类，常用的导热式空气预热器是钢管式空气预热器。钢管式空气预热器的结构，它是由直径40mm*1.5mm的有缝钢管组成的。烟气在管内自上而下作纵向冲刷，空气在管外做横向冲刷。管子两端分布与管板焊接连接形成管箱，为了增加空气与烟气的交叉热交换次数，在上下管板之间常常装设1-2块中间隔板。下管板承受了整个管箱的重量，其厚度较厚，一般为20-25mm；中间隔板较薄，一般为5-10mm，上管板一般厚度为10-15mm，管箱高度一般不超过5m，以保证管箱具有足够的刚度，并便于清理管内。
为了使空气预热器结构紧凑，往往管子排列较为紧密，但是其最小节距受到工艺条件的限制，管板上相邻管孔间的间隙应不小于10mm。管子的横向节距应根据横向和对角线方向空气流通截面相等的原则选取。例如，对于直径40mm的管子，一般选取横向节距60mm，纵向节距40mm，此时，对角线的节距为50mm。钢管式空气预热器中，烟气在管内纵向冲刷，烟气速度可在10-14m/s范围内。管外空气为横向冲刷，技术经济分系表明：当空气速度为烟气速度的一半左右时，效果最好。管子直接，节距，管子数目，通道数目和进风方式等的选取均应保证空气预热器具有合适的烟气和空气速度。
钢管式空气预热器是依靠下管板搁置在锅炉尾部钢架的框架上以支撑重量的，因而，在锅炉运行时，管箱受热向上膨胀，管箱和锅炉烟道之间既要考虑管箱能否自由膨胀，又要保证密封。为此，采用了由薄钢板制成的具有弹性的膨胀结构。
空气预热器定制

以上是对空气预热器安装在锅炉的什么位置的介绍，通常置于锅炉对流烟道最尾部，利用烟气余热加热空气的受热面称为空气预热器，在锅炉中装置空气预热器，主要是为了提高锅炉效率。想了解更多空气预热器的安装和使用知识欢迎致电山东高密聚源锅炉详询！
